La British Standard Pipe, utilisée pour les filetages courants des véhicules automobiles britanniques, est toujours d’actualité aujourd’hui.

Egalement nommé filetage gaz, c'est un filetage de tuyauterie très utilisé en plomberie, en hydraulique et en pneumatique.

On en distingue deux types, selon le mode de réalisation de l'étanchéité :

- Sans étanchéité « dans le filet » : le symbole du filetage est G et est aussi appelé uniquement BSP, ou bien plus justement BSPP (Parallel) ou encore Gaz cylindrique !

- Avec étanchéité « dans le filet » : son symbole est Rc et est aussi appelé BSPT (Tapered thread)


• Filetage


Diamètre : Contrairement aux filetages UNF, et comme pour les filetages NPTF, l’appellation en fractions des raccords BSP (1/8, 1/4, 3/8, etc.) n’a aucune relation avec un quelconque diamètre en fractions de pouce.
Originalement, ces fractions définissaient le diamètre intérieur en pouces du tube d’acier dans lequel les raccords étaient usinés, mais actuellement, elles ne signifient plus rien numériquement, et il ne faut les considérer
que comme des appellations. Dans la famille BSP, c’est simple: un diamètre de tuyau donné correspond à un fi letage donné, il n’y a donc pas d’alternative ou de choix possible.

Pas : le pas est défini par un nombre de filets au pouce. Exemple : BSP 1/8x28 : pas de 28 filets au pouce, soit 28 filets tous les 25,4 mm, soit 1 filet tous les 0,907 mm.
Identification : compter le nombre de fi lets sur 1 pouce (ou 25,4mm), ou la distance entre deux filets si la longueur du filetage est inférieure à 1’’.


• Étanchéité

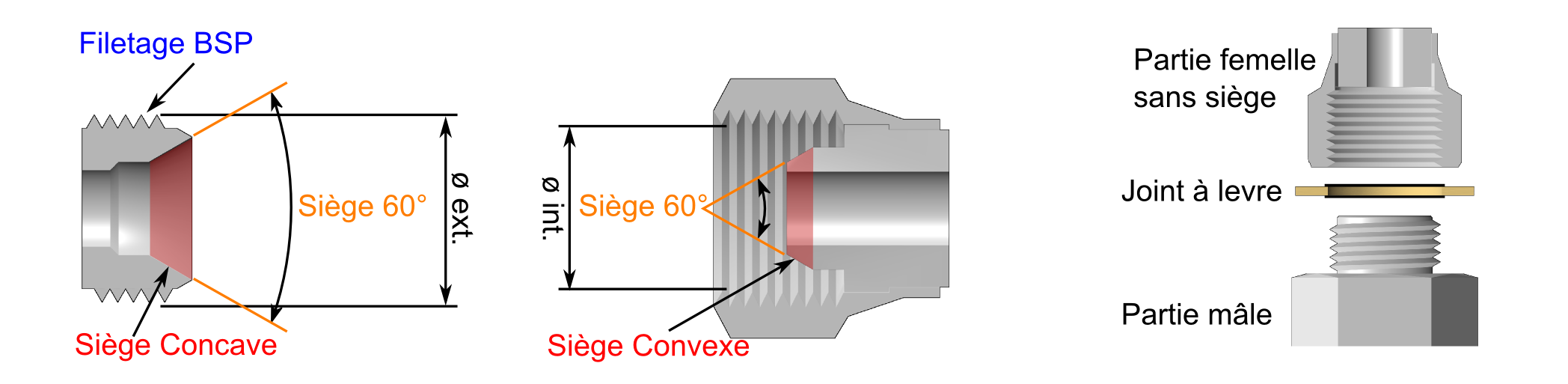

Les raccords BSP cylindriques ont une étanchéité par siège conique à 60°.
Le raccord mâle a un siège concave et le raccord femelle a un siège convexe. Il n’y a pas d’exception à cette règle, et les raccords BSP n’existent donc pas en double siège. Notons aussi que les raccords BSP nécessitent parfois l’utilisation d’une rondelle ou d’un joint à lèvre type «DS» ou similaire, pour assurer l’étanchéité (par exemple quand l’implantation ne possède pas de siège).



Filetage BSP Code Exact øext.(mm) øint.(mm) Pas (mm)
1/16 x 28 50 7.723 6.561 0.907
1/8 x 28 51 9.73 8.56 0.907
1/4 x 19 52 13.16 11.46 1.337
3/8 x 19 53 16.66 14.96 1.337
1/2 x 14 54 20.96 18.64 1.814
5/8 x 14 55 22.91 20.60 1.814
3/4 x 14 56 26.44 24.13 1.814
1 x 11 57 33.25 30.29 2.309
1-1/4 x 11 58 41.91 38.95 2.309
1-1/2 x 11 59 47.80 44.84 2.309
1-3/4 x 11 60 53.74 50.78 2.309
2 x 11 61 59.61 56.65 2.309
